Контроллер «ГРАДИЕНТ» - система автоматического управления работой вентиляторных градирен любого типа. Использование такой системы обеспечивает снижение до минимально возможного потребление электрической энергии на градирне или градирнях в системе водооборотного охлаждения воды при их круглогодичной эксплуатации.

Контроллер «ГРАДИЕНТ» обеспечивает стабилизацию температуры охлажденной воды после градирни на входе в циркуляционно-дренажный ресивер в заданном диапазоне при меняющихся внешних условиях (температура и относительная влажность воздуха) и меняющейся тепловой нагрузке (изменение технологических параметров или числа охлаждаемых объектов) путем автоматического регулирования объема подаваемого воздуха. Значение поддерживаемой температуры охлажденной воды задает оператор. Точность поддержания заданной температуры при этом зависит от параметров системы водооборотного цикла и при правильном подборе параметров настройки не превышает ±1,5°С.

В зависимости от величины сигнала обратной связи, поступившего от датчика температуры, и запрограммированных параметров преобразователь частоты формирует ток питания электродвигателя вентилятора градирни по заданной зависимости напряжение-частота. Система запрограммирована так, что она адекватно реагирует на изменение физической величины — температура с целью автоматического поддержания ее значения, заданного оператором. Скорость реакции системы на изменение условий протекания процесса охлаждения воды запрограммирована и зависит от величины рассогласования заданного и текущего значений измеряемой физической величины (отсюда и название - «ГРАДИЕНТ»). Таким образом происходит регулирование производительности градирни в зависимости от условий окружающей среды и тепловой нагрузки системы. В любом случае, система контроля работы градирни «гибкая», т.е. ее настройки можно корректировать под индивидуальные особенности системы водооборотного охлаждения воды или потребителя. Все значения программируемых параметров, заложенные в систему, появились в результате проведенных испытаний и носят рекомендательный характер.

Обращаем ваше внимание на то, что в систему заложены возможности использования ее в форсированных режимов эксплуатации, необходимых для эффективной работы в период прохождения летних абсолютных температурных максимумов. Информация о параметрах настройки системы в форсированных режимах работы предоставляется только после успешного весеннего, летнего или осеннего периода эксплуатации. То есть, на основании опыта успешной эксплуатации в условиях регионального климата и потребностей потребителей.

Для обеспечения безаварийной работы вентиляторной градирни в зимнее время настройки контроллера имеют некоторые особенности. Они позволяют снизить вероятность выхода из строя вентилятора градирни вследствие снижения сопротивления изоляции обмоток двигателя вентилятора.

В случае аварийной ситуации в цепи питания электродвигателя вентилятора преобразователь частоты прекращает подачу напряжения на вентилятор и формирует сигнал управления средствам сигнализации (загорается лампа красного цвета, расположенная на лицевой панели шкафа управления). В случае выхода из строя преобразователя частоты в схеме контроллера предусмотрена возможность прямого пуска вентилятора градирни от трехфазной питающей сети 3 ~50Гц 380В без длительной остановки вентилятора градирни. В этом случае от обслуживающего персонала потребуется произвести оперативное переключение токоподводящего кабеля электродвигателя с одного блока зажимов на другой (см. инструкцию по подключению) и продолжить эксплуатацию градирни в режиме односкоростного электродвигателя (особенности работы в зимнее время приведены в паспорте на градирню).

Параллельно с преобразователем частоты работу системы контролирует двухканальный измеритель-регулятор. Он отслеживает значения температуры воды на выходе из градирни и давления воды в коллекторе градирни. Значения этих величин отображаются на табло измеритель-регулятора. Логическое устройство каждого канала контролирует значение измеряемой физической величины по заданному U-образному закону. При выходе контролируемой величины за допустимые границы загорается лампа «желтого» цвета, которая предупреждает о выходе соответствующего контролируемого параметра за допустимые границы. В случае необходимости регистрации динамики изменения измеряемых величин в схеме контроллера предусмотрена возможность подключения регистратора.

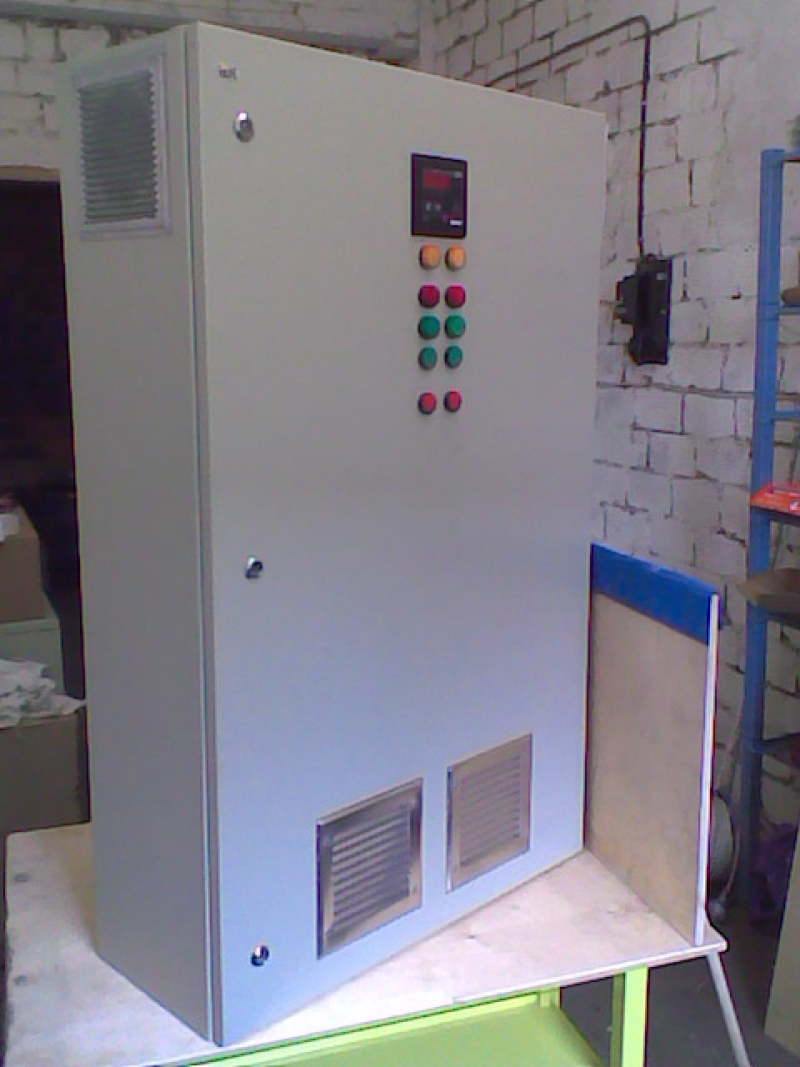

Шкаф контроллера «ГРАДИЕНТ» выпускается в исполнении У4, степень защиты IP41. По желанию Заказчика климатическое исполнение, категория размещения, степень защиты, равно как и схема построения системы могут быть изменены на стадии размещения Заказа после получения от Заказчика технического задания (ТЗ).
